型號:IPC-650M系列
支持168通道的電阻測量功能,具有溫度測量功能;支持8個模塊使用,模塊包括溫度模塊與電阻模塊;測試電流范圍可選;電阻測量范圍根據實際要求進行設定;配UPS不間斷電源,確保斷電后不
在線咨詢
服務熱線
0755-86677030
產品描述

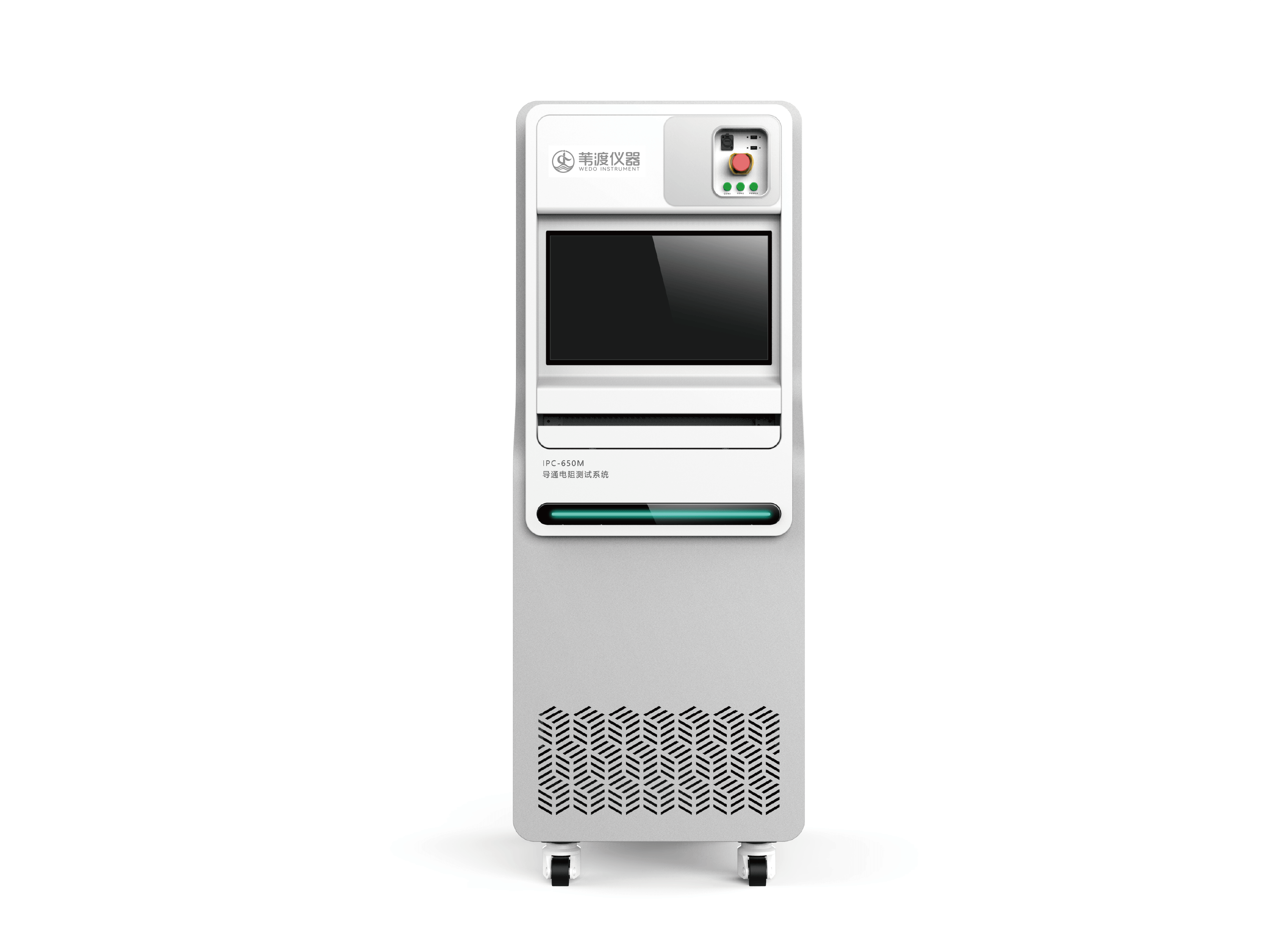

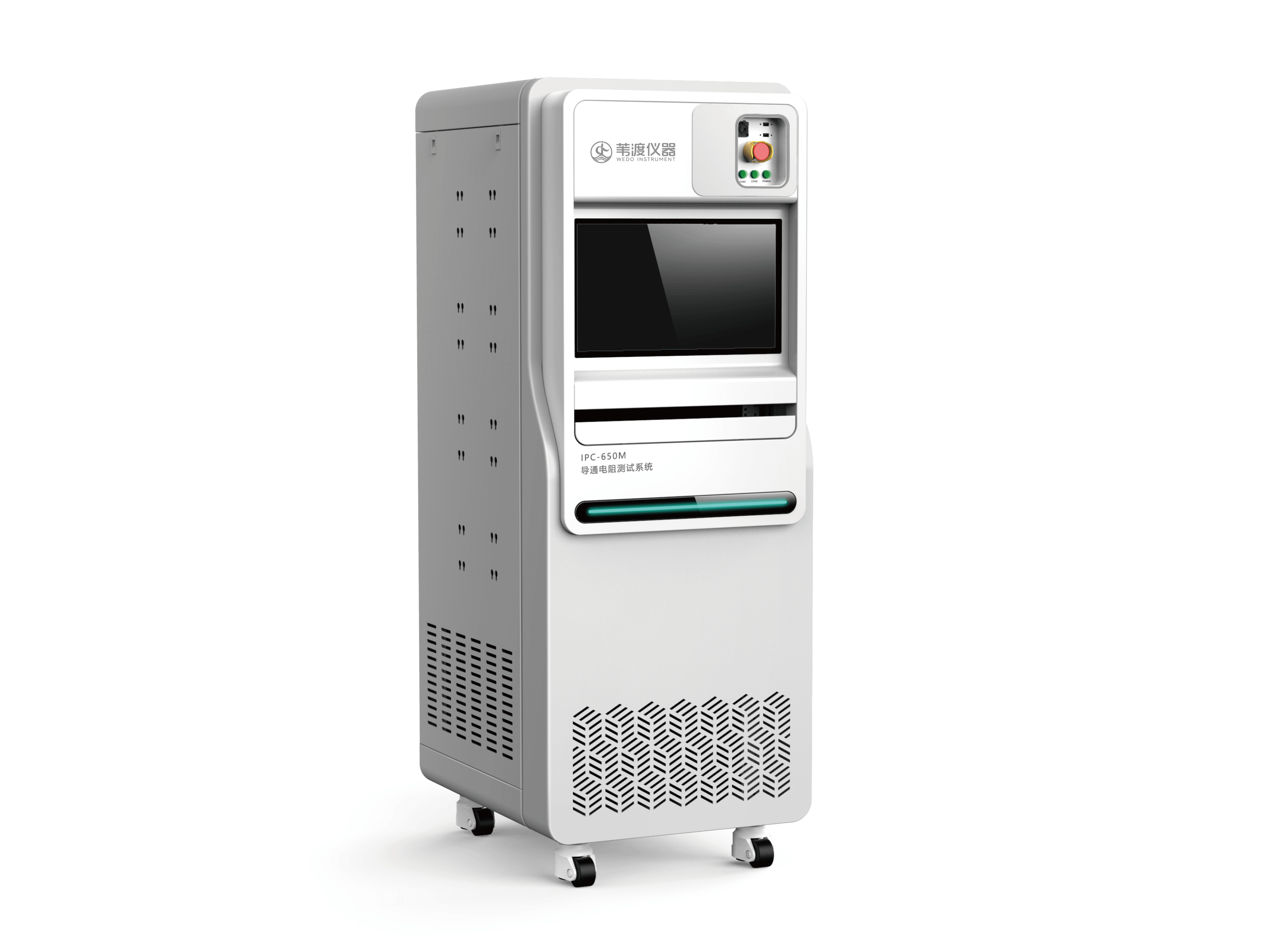

導通電阻測試系統 IPC-650M系列
|
高精度、寬范圍的測量微小電阻
在高、低溫循環沖擊下,對焊接連接部、接插件連接部以及通 路電阻進行高精度連續測試,檢測電阻的微小變化,自動計算電阻 變化率以及判定是否符合技術要求,保證產品質量與可靠性。
獨立溫度檢測功能
測試帶有10個溫度測量通道,可以跟隨產品進入環境試驗 內,并檢測箱體內溫度變化。
實時數據采集及存儲
采用數據庫管理模式,可以在控制數據采集量的同時對產品缺 陷發生進行有效管理。
高可靠性、高精度的測試儀器
測試核心采用美國先進測量儀器,并經過CE認證,在計量方面 均可溯源到國際標準。
寬廣的測試電流
選擇不同型號的測試系統,測試電流可以在1mA-5A范圍內應 用,滿足不同的測試要求。
測試原理 |
對被測電阻施加一個恒定直流電流,再準確測量被測電阻上的電壓,根據歐姆定律換算出電阻值;對于微小電阻測量,需要考慮2個影響測量精度的重要因素:引線誤差和接點熱電勢;對于引線誤差采用4線制來達到消除引線電阻;對于測量回路中各個接點的熱電勢影響,采用正負電流交替測量法,分別在正向電流測試一次電壓,然后再施加一個反向電流,測量電壓,將2次測得的電壓進行計算后,根據歐姆定律再計算出電阻值。
系統參數:
